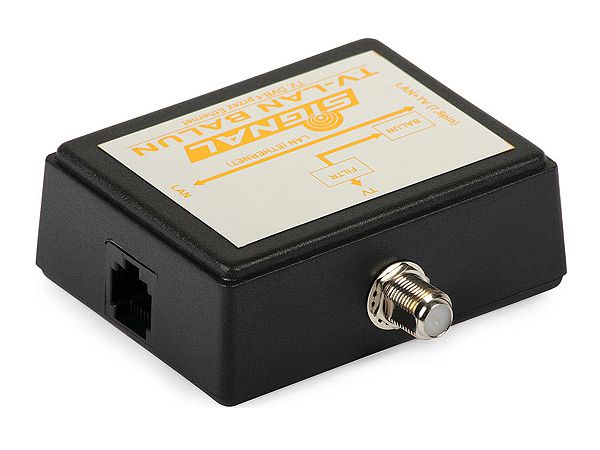

Přenos TV signálu po ethernetu TV+LAN, pasivní, sada 2 ks

Pomocí sady slučovačů TV-LAN  lze sloučit a přenést televizní signál po internovém LAN kabelu. Nemusíte tak v domě pokládat a vést nové kabely pro rozvod TV.

Sada TV-LAN se používá pro přenos analogových / digitálních RF signálů přes UTP kabel. Přenos se uskutečňuje souběžně s "normálním" použitím kabelu pro přenos dat (LAN, Internet). Tyto transformátory jsou ideální v situacích, kdy není možné použít koaxiální kabely a existuje strukturovaná kabeláž umožňující poskytnutí obou služeb současně. V balení 2 ks transofmátoru R94200.

Upozornění: Zařízení není určeno pro přenos satelitních signálů.

Transformátory TV-LAN se používají v domácí síti / televizních systémech a ve větších multigeneračných rodinných nebo kancelářských budovách s několika desítkami zásuvek.

Umožňují kombinovat např. DVB-T/DVB-T2 signály do existující ethernetové sítě (paralelně, pomocí volných párů UTP / FTP kabelů). Pomocí dostatečné vstupní úrovně RF signálů a / nebo zprostředkovatelskou RF zesilovači, mohou být RF signály rozděleny na každém patře a distribuovány souběžně s ethernetem (distribuce se provádí pomocí výstupů spínače na daném patře).

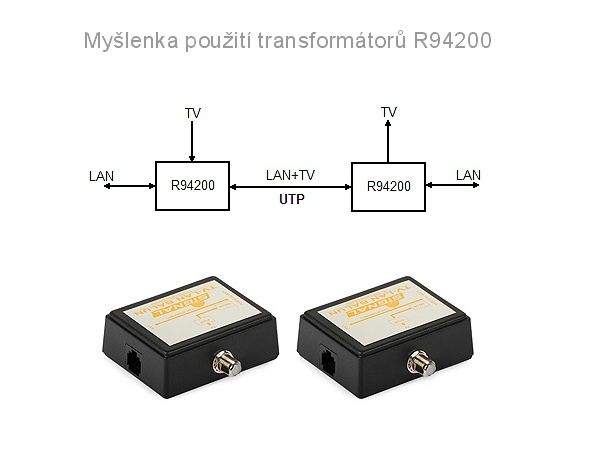

Dva transformátory v sadě jsou identické - tz je irelevantní, který z nich bude použit jako vysílač / přijímač.

Dvojice transformátorů zajišťuje impedanční přizpůsobení na obou stranách přenosové linky. Ethernetová trasa používá dva drátěné páry, takže maximální přenosová rychlost je 100 Mbps (Fast Ethernet), na délku až 100 m mezi aktivními uzly sítě. Maximální rozsah RF přenosu je závislý na úrovni signálu a frekvence na vstupu do transformátoru (vysílač). Je možné použít RF zesilovače před změnou přenosového média, což výrazně zvyšuje maximální přenosovou vzdálenost. Hodnoty útlumu UTP kabelu cat. 5e na vybraných frekvencích jsou uvedené níže.

Měřené úrovně útlumu UTP kabelu cat. 5e na vybraných frekvencích

Frekvence : Útlum

230 MHz : 0.38 dB/m
474 MHz : 0.52 dB/m
546 MHz : 0.58 dB/m
626 MHz : 0.64 dB/m
706 MHz : 0.80 dB/m
786 MHz : 0.87 dB/m

Specifikace transofmátoru :

- RF (TV) vstup: F-konektor
- LAN konektor: RJ45 (kategorie 5e)
- Rozměry: 75 x 57 x 28 mm
- Váha: 200g

- Isertion loss (dB): 1.2
- Ethernet (wires): 1, 2, 3, 6
- RF (TV) (wires): 7,8
- PoE (wires): 4,5

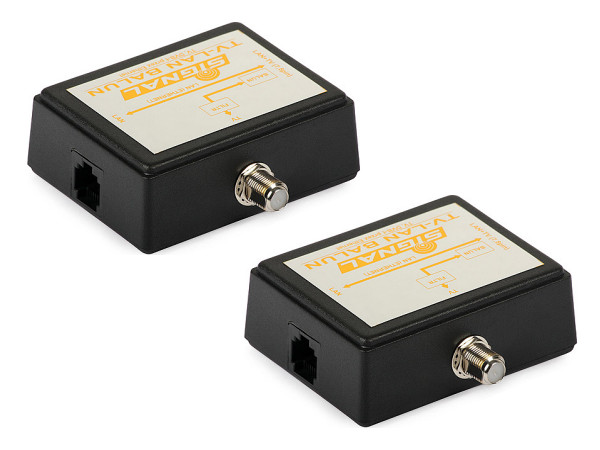

Obsah balení:

2x slučovač
