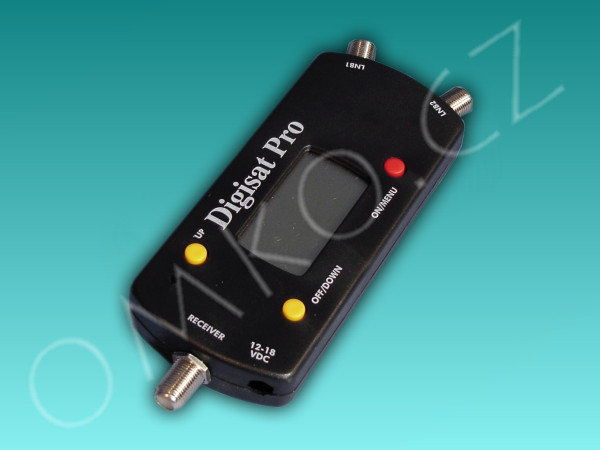

Měřící přístroj Digisat Pro

Popis Měřící přístroj Digisat Pro

Digitální měřič (LCD grafický displej) úrovně satelitního signálu 950-2150MHz, obsahuje dva vstupy pro konvertory, DiSEqC 1.2, měření napětí a proudu.

Jednoduchý přístroj DIGISAT Pro je vyráběn ve Švédsku pro základní nastavování a seřizování satelitních parabol.

Je to mikroprocesorem řízený a tím velice přesný a spolehlivý přístroj.

DIGISAT Pro je unikátní tím,že může současně měřit satelitní signál ze dvou konvertorů. Síla signálu je zobrazena ve formě grafu a zároveň číselně (od 0 do 99,9) na přehledném grafickém LCD displeji. Sílu signálu lze také identifikovat podle výšky tónu z vestavěného elektretu. DIGISAT Pro je velmi citlivý přístroj a může detekovat i nejslabší signály. Silné přijímané signály (satelity s velkým výkonem, velké paraboly) mohou být jednoduše zeslabeny, a tím lépe odečítány. DIGISAT Pro detekuje různé signály přicházející z přijímače jako: DiSEqC , 22kHz a měří napájecí napětí a proud odebíraný konvertorem. Může být též nastaven jako dvoucestný přepínač (22kHz, DiSEqC, Toneburst a 13/18V), což se jeví jako velmi užitečné při testování systémů.

DIGISAT Pro může ovládat a řídit různé DiSEqC 1.2 aktuátory (jako např. NOKIA SatScan a TRIAX H/H). Tato kombinace ovládání aktuátoru a měřiče signálu je v současné době velmi žádána. DIGISAT Pro může být napájen buď z přijímače přes koaxiální kabel nebo z externího stejnosměrného zdroje 12- 18V. LNB výstup má automatické jištění proti zkratu. Přestože DIGISAT Pro umožňuje tolik měření, je to velmi lehký a kompaktní přístroj malých rozměrů.

Technická specifikace:

Vstupní kmitočet 2 x 950 - 2200MHz.

Úroveň vstupního signálu 20 - 100dBuV.

Průchozí útlum 5dB.

Vstupní impedance 75 Ohm F-konektor.

Výstupní impedance 75 Ohm F- konektor.

Způsob měření síly signálu termograf na LCD,digitálně na LCD ,výškou tónu Max. úroveň max. na grafu, digitálně nejvyšší hodnota nejvyšší tón,
maxhold funkce Voltmetr / Ampérmetr 0 – 30V, 0 – 900mA.

Indikace napětí, proud ,22 kHz (zap./vyp.).

MiniDiSEqC (toneburst),DiSEqC 1.0 a 1.1.

Řízení aktuátoru DiSEqC 1.2 ,NOKIA (SatScan),TRIAX H/H.

Napájení z přijímače přes kabel externí ss zdroj 12-18V (střední kolík +) Spotřeba cca 35mA ,cca 50mA s elektretem.

Hmotnost 0,1kg. Rozměry 145 x 55 x 20mm.
