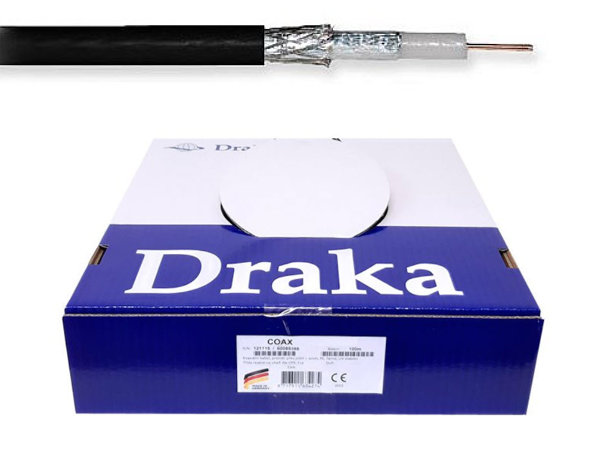

Koaxiální kabel Draka Coax 11AD08 E PE černý, 5mm, 100m, karton

Koaxiální kabel Draka AD08 E PE, 100m

Jedná se o ekvivalent kabelu Belden H121 Al PE.

- Použití pro venkovní a zemní rozvody (PE plášť, nenasákavý, UV stabilní).
- Kabel s PE plášťěm - lze jej použít pro přímou pokládku do země.
- Pro pevnou instalaci, nevhodný pro stále se pohybující aplikace.
- Vhodný pro přenos (TV, R a SAT), homologace.
- Průměr kabelu 5 mm umožňuje uložení zvýšeného počtu kabelů v chráničce.
- Přívody kamer PAL nebo HD-CVI/TVI do 250 m.
- Sekundární a podružné bytové přívody vysílání kabelové CCTV do 40 m.
- Sekundární a podružné bytové přívody pozemního vysílání DVB-T/T2 do 40 m.
- Sekundární a podružné bytové přívody satelitního vysílání DVB-S/S2 do 40 m.
- Impedance kabelu 75 Ohm.
- Celoměděné jádro o průměru 0,8 mm.
- Účinnost stínění třída B. (větším jak 80 dB)
- Trojité stínění a úroveň pokrytí zaručuje výbornou odolnost proti zevnímu rušení.

Popis koaxiálního kabelu:

- Coax11: Koaxiální kabel s útlumem cca 11 dB/100m při frekvenci 230 MHz,
- AD: Al – Drop kabel,
- 08: Střední vodič o průměru 0.8mm,
- E: Ekonomik verze = dvojité stínění složené z AL-PET-AL fólie + pocínovaného Cu opletení s odstíněním třídy B, t.j. větším jak 80 dB.

Garance:

- Životnost kabelu výrobce garantuje po dobu min. 20 roků.

Technické parametry:

- Střední vodič: průměr 0,8 mm, plný měděný drát,
- Dielektrikum: průměr 3,5 mm, plynem plněná pěna PE, transparentní,
- Vnější vodič: průměr 4,1 mm, AL-PET-AL axiální fólie, pocínované měděné opletení s
pokrytím 40%,
- Plášť: průměr 5,0 ± 0.2 mm, PE (pevný polyethylen),
- Barva pláště: černá,
- Balení: v kartónu 100m.

Charakteristická impedance / Útlum při frekvenci [MHz] dB/100m:

- 5 / 1,7
- 50 / 5,6
- 100 / 7,9
- 200 / 11,3
- 400 / 16,2
- 600 / 20,4
- 800 / 23,2
- 860 / 24,7
- 1000 / 26,1
- 1350 / 30,7
- 1600 / 33,6
- 1750 / 35,3
- 2150 / 39,4
- 2400 / 41,9

Screening (odstínění) [dB]:

- 30-1000 MHz >80
- 1000 - 2000 MHz >75
- 2000 - 3000 MHz >70

Činitel zkrácení 0,85:

- DC odpor
- Střední vodič 35 Ohm/km
- Vnější vodič – stínění 44 Ohm/km

Return loss [dB]:

- 5 - 30 MHz >26
- 30 - 470 MHz >24
- 470 - 1000 MHz >20
- 1000 - 3000 MHz >18

- Kapacitní reaktance 53 pF/m
- Elektrická pevnost DC (1min)
- Dielektrikum 2 kV
- Plášť 3,75 kV
- 75 Ohm ± 2,25

Mechanické vlastnosti kabelu při 20°C

Teplotní podmínky:

- Provozní teplota -40 až +70°C
- Teplota pro skladování -40 až +70°C
- Teplota pro instalaci -5 až +60°C

Průměr ohybu:

- jednorázový 5x průměr kabelu v mm
- opakovaný 10x průměr kabelu v mm

Výrobní standardy:

- Standards Screening Class C acc. to Cenelec SC46XA
- EN 50117-2-1(2004), EN 50117-2-2(2004), 50117-2-4(2004) a
- 50117-2-5(2004), ve znění pozdějším EN 50083-2/A1, EN 50117-1
