Anténní programovatelný zesilovač LEM DSP40 PRO, 32 filtrů, 6x vstup, 50 dB

Popis Anténní programovatelný zesilovač LEM DSP40 PRO, 32 filtrů, 6x vstup, 50 dB

Anténní programovatelný zesilovač LEM DSP40 PRO, 32 filtrů, 6x vstup, 50 dB

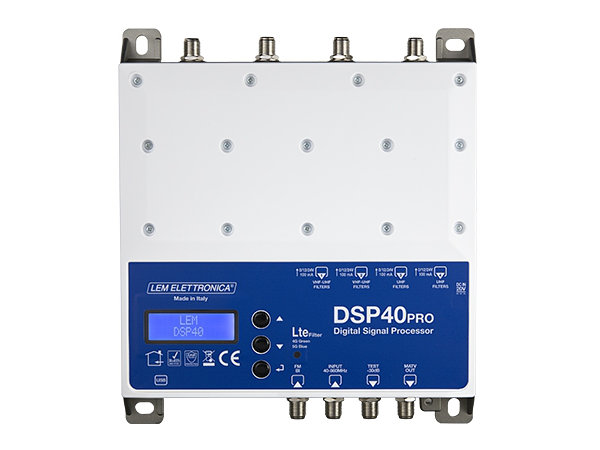

Programovatelný 6 vstupý zesilovač DSP40PRO s potlačeným 4G/5G LTE pásmem od italského výrobce LEM ELETTRONICA určený pro střední a velké STA rozvody. Zesilovač je vybaven koncovým stupněm s výstupní úrovní až 124 dBµV a zesílením až 50 dB.

Hlavní vlastnosti

- 4 programovatelné vstupy VHF/UHF obsahující celkem 32 digitálních filtrů,
- Vybavený také vstupem pro FM a AUX vstupem (celé pásmo, VHF+UHF),
- Vysoká selektivita s možností kanálové konverze (měnič frekvencí),
- Vysoká výstupní úroveň až 124 dBµV,
- Zesílení až 50 dB,
- Funkce Auto-tunning - automatické nastavení úrovní všech výstupních signálů na naprogramovanou hodnotu,
- Volitelné LTE filtry - výběr v menu - Nic (celé pásmo) / 4G / 5G,
- Kanálové měniče v každém vstupu 8 - spolu 32,
- Rychlé programování na jednotce, pomocí tabletu nebo smartphonu Android,
- 24 číslicový LCD displej,
- Ochrana vstupů UHF proti vlivu 4G/5G LTE SAW filtry 470 - 694/790 MHz,
- Stejný chipset jako Johanson 6700, ale lepší parametry,
- Monitorování úrovně a kvality výstupního signálu DVB-T a DVB-T2,
- Nízká spotřeba elektrické energie (max. 16 W),
- Nízká provozní teplota, provoz bez ventilátoru,
- Kvalitní šasi ZAMAK (slitina zinku), které zaručuje maximální stínění proti vnějšímu rušení,
- Možnost uzamčení konfigurace pomocí hesla,
- Velmi malé rozměry (192 x 217 x 37 mm),
- Externí, snadno vyměnitelný napájecí zdroj.

Programování zesilovače

Na hlavní jednotce pomocí tlačítek na čelním panelu. Je možné provádět nastavení také přes PC (Windows) nebo tablet/mobil (Android).

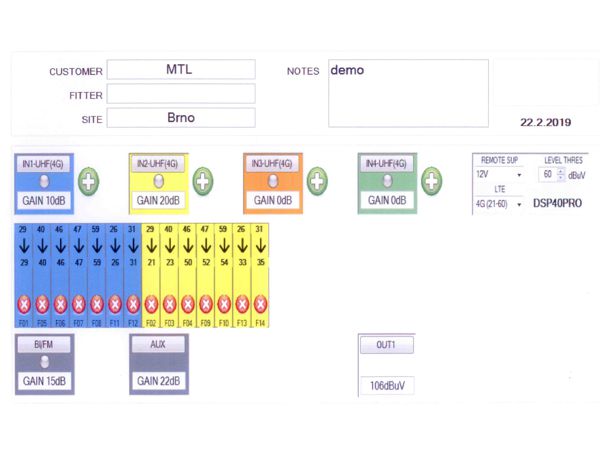

Pokud budete programovat zesilovač přes PC (Windows), je nutné si stáhnout program LEM GUI, který je volně dostupný u produktu ke stažení nebo přímo na stránkách výrobce.

Pokud budete chtít programovat zesilovač přes mobil nebo tablet (Android), je nutné si stáhnout aplikaci LEMGUI.

Minimální požadavky na PC

PC Windows kompatibilní s USB interface, procesor 800 MHz nebo vyšší, RAM alespoň 256 MB, USB A-B kabel.

Technické parametry

- 6x vstup: 1x FM; 1x AUX (VHF-UHF); 2x BIII-DAB/UHF; 2x UHF
- 1x MATV výstup
- 1x testovací výstup (-30dB)
- Vstupní frekvenční rozsah FM: 40... 108 MHz
- Vstupní frekvenční rozsah BIII: 170... 320 MHz
- Vstupní frekvenční rozsah DAB: 170... 340 MHz
- Vstupní frekvenční rozsah UHF: 470... 694/790/862 MHz
- Vstupní frekvenční rozsah AUX: 40... 862 MHz
- Snadné nastavení přes PC (Windows) nebo mobil/tablet (Android)
- Celkový počet programovatelných filtrů Tpx: 32 (lze libovolně přiřadit k programovatelným vstupům)
- Počet kanálů na filtr: 1... 2
- AGC rozsah (automatické řízení zesílení): 40 dB
- Selektivita progr. vstupu: 35 dB (± 1 MHz)
- Nastavení útlumu na vstupu BIII-DAB/UHF: 0...-20 dB
- Nastavení útlumu na vstupu FM: 0...-30 dB
- Vstupní úroveň UHF: 40... 110 dBµV
- Vstupní úroveň BIII/DAB: 40... 110 dBµV
- Vstupní úroveň FM: 35... 90 dBµV
- BI/FM zesílení: 45 dB
- AUX zesílení: 40 dB
- VHF zesílení: 40 dB
- UHF zesílení: 50 dB
- Max.výstupní úroveň: 124 dBµV (IM3 DIN 45004B - 60 dBc)
- Zpětný útlum IN/OUT: >12 dB
- Napájení předzesilovače VHF-UHF vstupy: 12V / 200 mA nebo 24 V / 100 mA
- USB konektor pro programování a upgrade: 1.0 / 2.0 typ B
- Stupeň krytí: IP20
- Konektory: F konektor
- Napájení: 230 VAC +/-20% (externí napájecí zdroj DC 20 Volt 2,25A)
- Příkon: 16 W max.
- Provozní teplota: -5... 50°C
- Rozměry: 192 x 217 x 37 mm
