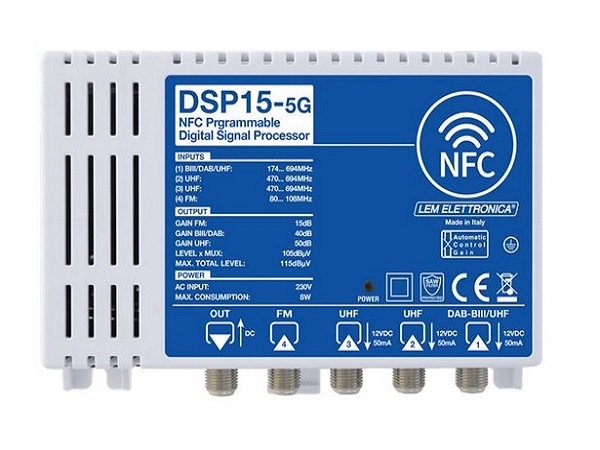

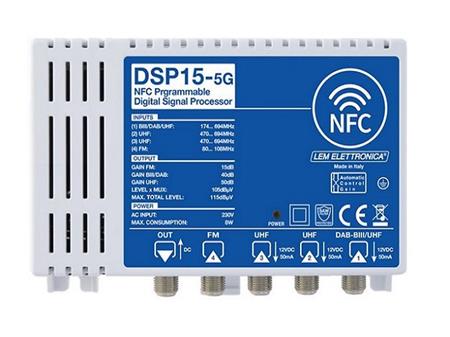

Anténní programovatelný zesilovač LEM DSP15-5G, 115dB, 32 filtrů, 4 vstupy UHF/DAB/FM

Programovatelný 4 vstupý zesilovač ve velmi malém provedení, bez displeje a tlačítek, programování telefonem pomocí NFC, vhodné pro techniky realizující  instalace v rodinných domech a malé společné antény (STA). Výstupní úroveň 105 dBµV (pro 6 multiplexů) s aut. potlačením pásma 5G zajišťuje stabilní příjem DVB-T2 programů..
Možnost dálkově napájet po koax. kabelu ze strany výstupu, pomocí samostatné výhybky LEM INS-02 a napájecího zdroje AL15B


Hlavní vlastnosti


•  4 vstupy: 1x FM; 1x BIII/DAB/UHF; 2x UHF.
•  Zesílení UHF 50 dB, VHF 40..50 dB.
•  Bezdrátové programování pomocí NFC (bezplatná aplikace pro iOS i Android

•  SAW filtry pro potlačení rušení 5G LTE.
•  AGC pro každý kanál zvlášť.
•  32 vysoce selektivních kanálových filtrů s možností kanálové konverze.
•  Napájení zesilovače i přes výstupní F konektor (pomocí samostatné napájecí výhybky a samostatného napájecího zdroje).
•  Kompaktní rozměry, možnost instalace na zeď/montážní desku nebo na DIN35 lištu do rozvodnice.






Programování zesilovače



Nepotřebujete žádný externí programátor! Všechna nastavení můžete provádět v telefonu / tabletu pomocí bezplatné aplikace LEM NFC dostupné pro Android i pro Apple iOS.


Pokud budete chtít programovat zesilovač přes mobil nebo tablet se systémem Android, je nutné si stáhnout aplikaci LEM NFC




Technické parametry


• Počet vstupů: 4 (1x FM; 1x BIII/DAB/UHF; 2x UHF)
• Rozsah vstupních frekvencí FM: 40... 108 MHz
• Rozsah vstupních frekvencí BIII: 170... 230 / DAB 170... 240 MHz
• Rozsah vstupních frekvencí UHF: 470... 694 MHz
• LTE filtrace: 5G LTE700
• Počet kanálových filtrů: 32
• Počet kanálů na filtr: 1... 2
• Vstupní úroveň FM: 35... 90 dBµV
• Vstupní úroveň BIII/DAB: 40... 100 dBµV
• Vstupní úroveň UHF: 45... 90 dBµV
• Rozsah vstupního útlumu pro BI/FM: -10/+15 dB
• Vstupní zesilovač pro pámo BIII/DAB: 0/+16dB (OFF/ON)
• Rozsah AGC: 40 dB
• Selektivita filtrů:35 dB @1MHz
• Zesílení v pásmu VHF: 40..50 dB
• Zesílení v pásmu UHF: 50 dB
• Rozsah nastavení výstupní úrovně: 85... 105 dBµV
• Nastavení náklonu: 0... +5 dB
• Max. Výstupní úroveň: 115 dBµV (IM3 DIN 45004B - 60 dBc)
• Max. Výstupní úroveň při 6 Multiplexech: 105 dBµV
• Zpětný odraz IN/OUT: >10 dB
• Napájení předzesilovačů VHF-UHF: 12V / 50 mA
• Napájení zesilovače: 230Vac
• Spotřeba zesilovače: 8W
• Rozsah provozních teplot: -15... +40 °C
• Rozměry: 135 x 91 x 45mm

• Hmotnost: 450g
