Anténa VKV Iskra FM-10V

Popis Anténa VKV Iskra FM-10V

Anténa pro příjem FM (88-108MHz), vertikální a horizontální polarizace současně.

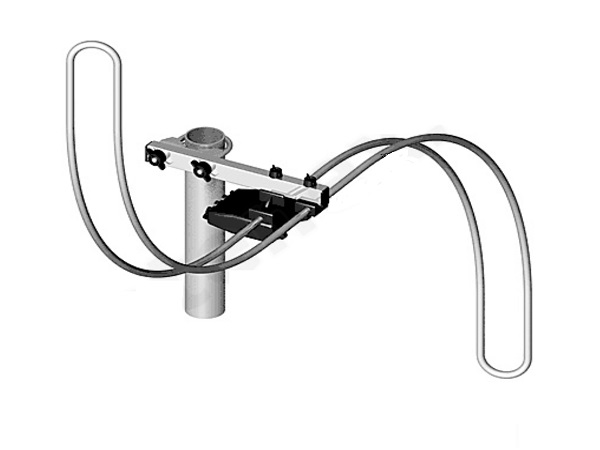

Originální tvar zářiče antény pro všesměrový příjem v obou rovinách
Protože více FM (VKV) antén do společného svodu není možné slučovat, je toto řešení v podobě antény Iskra FM-10V prakticky unikátní.
Obecně lze doporučit tuto anténu v případě, že je vysílání šířeno vertikálně i horizontálně, z okolních vysílačů, v plném úhlu 360.°

Doporučená instalace
Instalace antény (dle obrázku) zajišťuje na delších částech zářiče zisk +2 dB vertikálně, ale ve středové části antény, u instalační krabičky, zisk -3 dB pro horizontální příjem. Proto je upevnění antény na stožáru třeba přizpůsobit rovině šíření, se slabším signálem.

Další, možná úprava signálu
Přijímaný signál je možné v případě potřeby ještě vhodně předzesílit, např. VKV předzesilovačem, např. se ziskem 16dB, zapojeným v anténní krabičce, namísto symetrizačního členu.
Zesílení je možné také provést např. vložením linkového zesilovače TEROZ T 403X, vřazeného do kabelu mezi anténou a FM přijímačem.
V obou případech je nutné zajistit i napájení 12V=, použitím např. tohoto zdroje s anténní výhybkou.
Polarizace antény* (vhodná pro instalaci):

- horizontální
- vertikální

* Polarizace je rovina šíření signálu, rozlišujeme horizontální (vodorovnou) a vertikální (svislou).
Co to znamená v praxi? Pokud je signál z vysílače DVB-T šířen s horizontální polarizací, je třeba přijímací anténu instalovat taktéž s horizontální polarizací. Je-li signál z vysílače šířen s vertikální polarizací, pak přijímací anténu instalujeme také s vertikální polarizací.
