Měřící přístroj Satlink ST-6986 HD DVB-S2/DVB-T2/DVB-C HEVC COMBO

MĚŘIČ SIGNÁLU DVB-T / T2 (HEVC 10 BIT) / C A DVB-S / S2 ST-6986 SE SPEKTRÁLNÍM ANALYZÁTOREM A OPTICKÝM TESTEREM

Combo měřicí přístroj ST-6986 měří satelitní signál DVB-S/DVB-S2 (HD), pozemní TV signál DVB-T/T2 (HD) v kompresi HEVC 10 Bit a kabelový signál DVB-C.

Má 7" TFT barevný LCD displej s možností živého náhledu volně vysílaných FTA stanic a výbornou konektivitu s množstvím portů. Ideální pro zaměření a spuštění jakékoli TV/SAT instalace Umožňuje přesně nastavit pozemní DVB-T2 a satelitní TV anténu, vyladění filtrů, usnadní výběr zesilovačů a další možnosti nastavení systému.

• Podpora DVB-T2 s H.265 / HEVC 10 bit
• Vícejazyčné menu (EN, DE, PL, IT)
• Náhled přijímaného kanálu na 7 "LCD obrazovce
• Vestavěný ve video dekodéru: MPEG –2 / H.264 / H.265
• Podpora DiSEqC: 1.0, 1.1,1.2, 0/22 kHz Tone, Unicable (dSCR), Wideband
• USB konektor (možnost pořídit snímek obrazovky aktuálního měření )
• Indikace síly a kvality signálu
• Optický měřič výkonu
• Měření všech potřebných parametrů signálu jako jsou: Úroveň signálu vyjádřená v dBµV, C/N, BER, MER
• Analyzátor spektra signálu
• Konstelační diagram
• Zvukový signál k nalezení satelitu (lze vypnout)
• Kompletní autonabíječka
• Li-On 7,4 V / 5000 mAh baterie
• Editovatelný satelit, transpondér, frekvence
• Ochrana proti zkratu v satelitní dráze (LNB)

Má zabudované dva tunery, které umožňují neustálé monitorování nastaveného kanálu a rozložení spektra analyzátoru Náhled kanálů na obrazovce a intuitivní ovládání jsou zárukou rychlé realizace každé instalace.

Nepochybnou výhodou přístroje je přehledné menu, které usnadňuje práci lidem, kteří v této oblasti nemají mnoho zkušeností Externí HDMI vstup a výstup navíc umožňuje připojit zdroj signálu a zobrazit obraz na televizoru nebo monitoru přes HDMI kabel.

Na zadním panelu je reproduktor, LED svítilna pro instalaci v tmavém prostředí a kryt baterie, která je vyměnitelná a poskytuje dlouhou výdrž, díky své kapacitě 5000 mAh Záruční doba na baterii je 12 měsíců, na přístroj je záruka 24 měsíců.

Přístroj měří takové parametry jako například úroveň signálu vyjádřená v dBµV, C/N, MER Připojením optického vlákna k optickému portu přístroje se měří optický výkon signálu pro zvolenou vlnovou délku.

V balení naleznete redukční konektory, audio-video kabel, napájecí adaptér, a také praktickou autonabíječku do auta.

Na boční straně se nachází jack konektor AV IN pro připojení analogového audio-video signálu a HDMI IN pro přiojení digitálního audio-video signálu z externího zdroje.

Na spodní straně je vstup pro nabíječku, konektor pro měření optiky, DC konektor pro napájení externího zařízení (např kamery), AV OUT konektor pro připojení analogového monitoru, HDMI výstup pro připojení k TV, USB konektor (upgrade softwaru, nahrávání, screenshoting) a konektory tunerů.

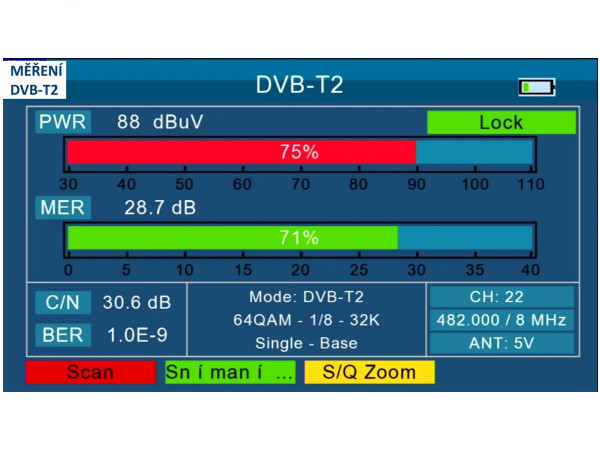

Měřič měří parametry digitální pozemní televize DVB-T2 jako úroveň signálu vyjádřená v dBµV, C/N, MER a poskytuje pohled na analýzu rozložení spektra digitální pozemní televize DVB-T/T2.

Typ měřiče Combo
Značka Satlink

Model ST-6986
Měřené parametry: Úroveň síly signálu, MER, BER, C/N
Spektrální analyzátor: Ano
Měření optického výkonu: Ano
Ukázka kanálu: Ano

DVB-T/T2/C tuner
rozsah frekvence MHz 48 .. 862
Úroveň signálu dBm –20 .. +80
Napájení antény V 5, 12, 24
Konektor slot F

DVB-S/S2 tuner
rozsah frekvence MHz 950 .. 2150
úroveň signálu dBm –20 .. +80
podporované převodníky: Fullband, Unicable (dCSS), Unicable (dSCR), Wideband
DiSEqC Ano – 1,0, 1,1, 1,2
napájení měniče V 13/18 (max 400 mA)
konektor slot F

Optický měřič výkonu

rozsah měření dBm –40 .. + 23
vlnová délka nm 1330, 850, 1300, 1310, 1490, 1550, 1625
konektor FC/PC

Displej
800 × 3 (RGB) x 480 pixelů
podporovaný video kodek HEVC, MPEG-2, MPEG-4/H.264, H.265

Spotřeba energie max 10 W
Baterie typu Li-Ion 7,4V
kapacita mAh 5000

Přídavné konektory
A/V, HDMI, RJ-45, USB

Příslušenství

síťová nabíječka, autonabíječka

Rozměry mm 250×165×40
Váha 1,35 kg
