Anténní domovní zesilovač Alcad AM-497

Zesilovač Alcad AM-497 je 4 vstupý domovní širokopásmový zesilovač vhodný do vnitřního i venkovního prostředí. Jednotlivé vstupy mají samostatnou regulaci výstupní úrovně. Zesílení činí 20 dB (FM/DAB/BIII), 32 dB (UHF1/UHF2). Zesilovač AM-497 má potlačené LTE700 a proto propustí signál v rozmezí kanálů 21 - 48.

Napájení zesilovače +24V je realizováno dálkově po koaxiálním kabelu přes výstup a také je možnost napájení předzesilovače 12V/50 mA pro vstup UHF. Originální napájecí zdroj je AL-100, který je včetně napájecí vyhýbky a mají v sobě integrován i širokopásmový rozbočovač.

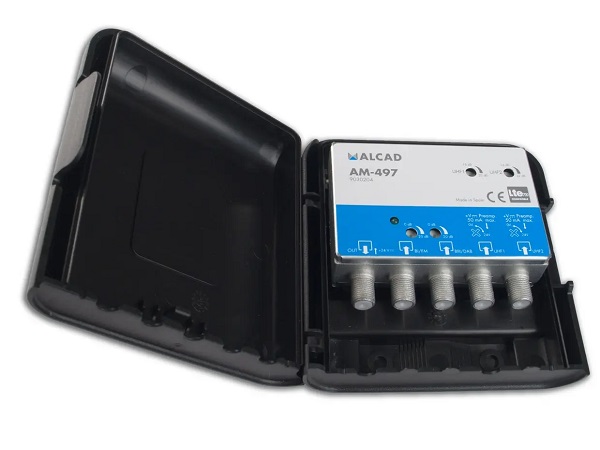

Zesilovače vyráběné SMT technologií jsou umístěny v Zamac odlitku, který je proti povětrnostním podmínkám chráněn novým odolnějším plastovým krytem. Vstupy a výstupy jsou na F-konektory. Plastový kryt zesilovače je přizpůsoben jak k montáži na stožár (pomocí přiloženého třmenu) tak i na stěnu. U nové řady zesilovačů je vylepšeno elektrické a mechanické propojení mezi plošným spojem a Zamac odlitkem které vede k větší odolnosti proti rozkmitání zesilovače.

Technické parametry zesilovače Alcad AM-497:


počet vstupů/výstupů 4 / 1
vstupy FM(88-108 MHz) _ DAB/BIII(160-260 MHz) _ UHF1(470-694 MHz)_UHF2(470-694 MHz)
zesílení 20 dB (FM/DAB/BIII), 32 dB (UHF1/UHF2)
zvlnění v pásmu ±1 dB (FM/DAB), ±2 dB (UHF)
regulace zesílení 20 dB (FM), 16 dB (DAB/BIII/UHF)
šumové číslo 5 dB (FM/DAB), 6 dB (UHF)
max. výstupní úroveň (DIN45004B) 108 dBµV
max. výstupní úroveň (IMD3 -66 dB) 105 dBµV
max. výstupní úroveň (IMD2 -60 dB) 93 dBµV
potlačení mezi vstupy >30 dB
tlumení odrazu na vstupu >10 dB
napájení předzesilovače 12/50 mA pro vstup UHF (vypínatelný)
napájení +24V / 40 mA (externí zdroj AL-100)
konektory F-konektor
pracovní teplota -10°C .....+65°C
stupeň krytí IP 53
hmotnost 0,25 kg
rozměr balení 110 x 125 x 45 mm
